昆明被动防护网 被动防护网PPS-050 落石冲击试验

SNS柔性边坡防护网施工中常用的工具与设备
序号 ​‌‌工具设备 功率或型号 备注
1 空压机 3m³ 驱动钻机用
2 风钻 27钻杆，42钻头 钻杆长短搭配
3 紧线葫芦 1-3T 作支撑绳等的张拉用
4 砂浆拌和机 UJW200 砂浆拌和
5 混泥土拌和机 JS500 混泥土拌和5.5KW
6 发电机 15KW 为切割机、照明等供电
7 切割机 3KW 作钢丝绳的切割
8 水准仪、经纬仪 DS3、DJ2 测量放线工具
9 卷尺 50m 测量放线用
被动防护网质量检验标准
1、被动防护工程
（1）钢柱基础
基本要求：
（1）用于混凝土拌和的水泥、砂、碎（砾）石应符合设计要求；
（2）基础钢筋材质、结构形式以及尺寸应符合设计要去。
（3）钢柱基础社工实测项目见下表（总分100）
钢柱基础施工实测项目
项次 检查项目 检查依据 检查方法及频率 规定分
1 混凝土强度/MPa 20 按公路工程检评标准执行 30
2 基座间距/m 8-12（或设计值） 尺量，每跨各1次 20
3 平面尺寸/cm 不小于设计值 尺量，长宽各1处 10
4 基坑深度/cm 不小于设计值 尺量，每边各1处 15
5 轴线偏差/° ≤15 量角器量，每个基础1次 15
6 预埋件位置/cm 偏位≤10 尺量，长宽各2处 10
外观：
（1）混凝土表面平整，不符合要求没处扣2分；
（2）混凝土外形轮廓清晰，线条直顺，外露面无蜂窝麻面，不符合要求没处扣1-2分；
（3）混凝土表面出现手里裂缝，每处扣3-5分，裂缝宽度超过0.15cm必须处理。
2、锚杆
基本要求：
（1）用于拌和砂浆的水泥、砂应符合设计要求；
（2）锚杆材质、结构形式以尺寸符合设计要求。
锚杆施工实测项目见下表
项次 检查项目 检查依据 检查方法及频率 规定分
1 抗拔力/kN 不小于设计值 拉拔器，每300根锚杆抽查3根，每单位工程至少抽查3根 30
2 砂浆强度/MPa 20 按公路工程检评标准执行 30
3 锚孔直径/mm ≥42 尺量，按总数的30%检查 15
4 锚孔深度/cm 不小于设计值 尺量，按总数的30%检查 15
5 预埋件位置偏差/mm ≤5 尺量，长宽各2处 10
外观：
（1）锚杆孔砂浆饱满，孔口砂浆无明显凹陷现象，不符合要求每处扣2分；
（2）砂浆表面出现受力裂缝，每处扣3-5分，如抗拔力试验不合格，必须处理。
3、钢柱及基座安装
基本要求：
（1）用于制作钢柱及基座的材料应符合材质力学性能要求；
（2）钢柱级几桌的制作形式及尺寸应符合要去；
（3）钢柱级基座应有防腐涂膜处理。
钢柱级基座安装实测项目见下表
项次 检查项目 检查依据 检查方法及频率 规定分
1 钢柱倾角 符合设计 量角器量，每根钢柱1次 30
2 钢柱偏斜度/° ≤15 30 25
3 基座地脚螺栓紧固 符合设计 扳25手测试，每基础哥1处 10
4 链接落石紧固 符合设计 扳手测10试，每基础哥1处 10
5 基座轴线偏差/度 ≤15 量角器量，10每个基础1次 15
6 基座预埋件偏位/cm ≤10 尺量，长宽各152处 10
注：钢柱偏斜度是指钢柱沿被动网布设走向上的偏斜角；钢柱倾角是指钢柱与铅垂方向的夹角；
基座轴线偏差是指基座长轴方向与相邻基座沿两跨网走向夹角的角平分线的偏差角度。
主动防护网材料与规格为钢丝绳的质量要求应符合《制绳用钢丝》（GB/T8919）的要求. 钢丝绳网的编制 钢丝绳网的编制应满足以下要求： 上下交错编织；编制成网的钢丝绳不得有断丝、脱丝现象；交叉节点处用扣压件固定，接头处用搭接件压接, 不得遗漏，钢绳露出搭接件长度至少为10mm；$

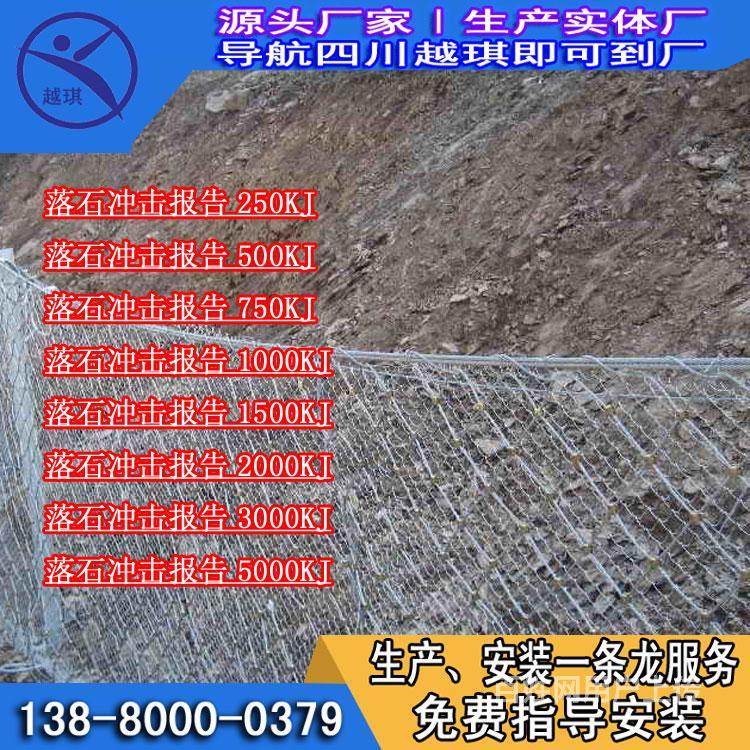

主动防护网适用范围：土质边坡和岩质边坡整体稳定加固、各类孤石危岩加固、也可结合深层锚固措施进行滑移治理　　破断拉力：195~220 kN/m　　网孔形状：菱形$
主动防护网其开放特征可以实现对坡面植被和植被生长条件的保护，实现环境保护与灾害治理的有机结合；在被动防护系统中，其柔性特征充分体现了“以柔克刚”的思想，实现崩塌落石的有效。$
主动防护网SPIDER绞索网边坡稳定系统是一种以高强度钢绞线螺旋网片为主体的，全新的主动防护形式。对于高陡岩质边坡加固、孤石和松动的危岩加固来讲，SPIDER绞索网边坡稳定系统是一种量的防护产品。$
主动防护网为什么要两种金属丝网搭配使用呢，因为有的山体有很多小块碎石，一旦发生边坡塌方，大块石头虽然被主动防护网控制，但小块碎石无法控制，会导致滚落到高速公路上妨碍交通，所以在重要交通道路上都安装GPS2型主动边坡防护网。
$
GPS2主动边坡防护网的防护效果好，当局部受力时可以充分的发挥边坡防护网的整体柔性来做到局部受力整体防护的效果，这样可以有效的化解冲击里。$
GPS2主动防护网是目前使用量广的主动防护网，也是边坡防护网中用量大的。GPS2型主动防护网零部件组成：钢丝绳网、钢丝隔离栅、锚杆等部件组成，钢丝隔离栅就是我们经常所说的勾花网。$
主动防护网编网时扣压件和搭接件用机械压接，表面不得有破裂和明显损伤；网的形状平整、绳不得有打结明显扭曲现象。主动防护网钢丝绳交叉处固定用的扣压件厚度不小于2mm，并采用镀锌处理，镀锌层厚度不小于8μm。$
主动防护网边界绳：用于封闭防护网四周边沿的钢丝绳，根据其位置分为上边界绳、下边界绳和侧边界绳，其直径不得小于Φ12，一般选用Φ14或Φ16，单根长度不宜大于40m，每根两端各配一根长度为2~3m的钢丝绳锚杆；$
主动防护网锚垫板：菱形钢板，四个角带有扣爪，尺寸不小于320x180mm，厚度不小于10mm；需要时可改变或简化其结构；$
GPS1主动防护网的网型为DO/08/300，支撑绳采用直径为16mm的钢丝绳，上下两根支撑绳。钢丝绳网与支撑绳通过缝合绳缝合，缝合绳选用8mm的钢丝绳。$
$
主动防护网每片钢丝绳网交叉的钢丝绳采用不锈钢卡扣、合金卡扣等材质固定。钢丝绳网都是采用热镀锌防腐方式处理这样可以有效的保证主动防护网系统的使用寿命，在正常环境下一般为35-50年。$
主动防护网高强度格栅网是由勾花网机对材质的金属丝钩编而成，可分为折边缩把，拧边锁把两种。 　　
材质：PVC丝、不锈钢丝、低碳钢丝、镀锌丝、铁丝等$
GAR2(普通型)钢丝绳网系统钢丝绳锚杆+支撑绳+缝合绳，孔口凹坑+张拉[或边沿（上沿）锚固（钢索锚杆2-4 m 距4.5m）+纵横向支撑绳（2-∮16）+钢丝绳网（◇08/300/4*4㎡）+缝合绳（∮8）]坡面加固，仰制崩塌和风化剥落、的发生，限制局部或少量落石运动范围
GPS1(普通常用型)钢丝绳网+钢丝格栅同GAR1+钢丝格栅(GAR1+SO/2.2/50铁丝格栅)同GAR1，有小块落实时选用
